HTB-ZK型耐腐蚀陶瓷泵

时间：2020-06-02 访问量：4420

一、产品简介

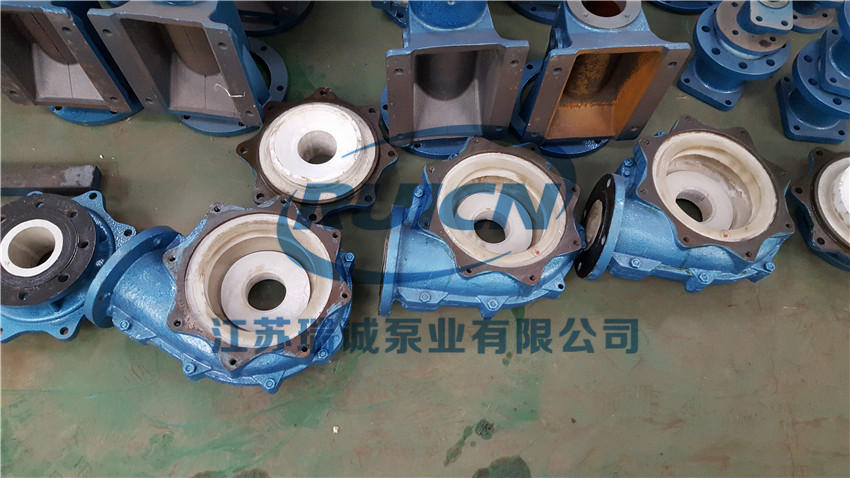

　　HTB-ZK系列耐腐蚀陶瓷泵，属单级单吸悬臂式离心泵。泵体和泵盖采用耐腐、耐磨性优良的耐酸陶瓷制造，外用铸铁铠装，叶轮材料为工程陶瓷或工程塑料，该泵具有耐腐蚀性好、结构紧凑、轴封严密、不污染介质，安装维修方便，使用可靠等特点，使用范围非常广泛。
二、性能简述
　　泵的流量：5～240m3/h 扬程：10～60m，轴封结构采用背叶片减压结合氟橡胶油封圈或付叶轮离心式密封。该泵具有耐腐蚀、耐磨损、维修方便，使用可靠等特点，适用于输送除氢氟酸和热浓碱液以外的含有悬浮固体颗粒的各种腐蚀性介质。使用温度低于100℃(工程塑料叶轮的使用温度视材质和介质的不同而定)，温差急变小于50℃。
三、使用范围
　　可广泛应用于矿山、冶炼、化工、石油、农药、染料、污水处理等工艺中输送含有固体颗粒的腐蚀性介质。

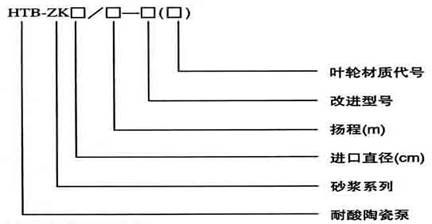

四、型号说明

叶轮材质代号

材质	陶瓷	超高分子聚乙烯			改性橡塑	氟合金	聚偏二氟乙烯	氯化聚醚	不锈钢
		耐腐耐磨	耐温耐磨	耐腐
代号	不标注	S	S1	S3	S2	S4	S5	S6	G

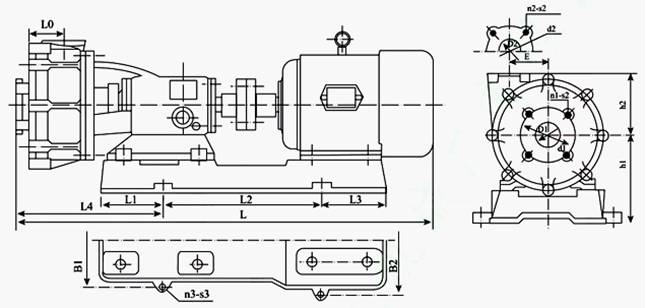

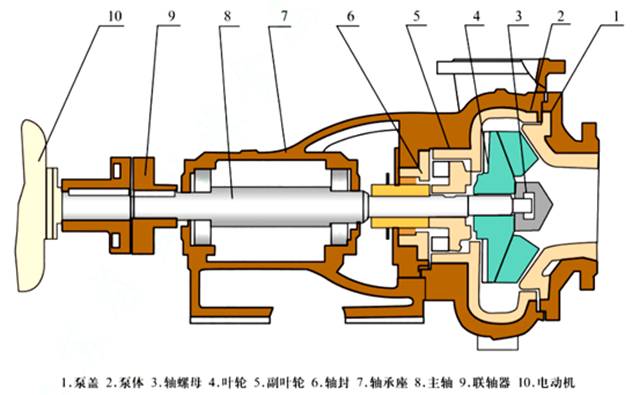

五、结构型式

六、详细参数

参数/型号	叶轮规格	额定转速2900转/分				额定转速1450转/分				汽蚀余量（m）	重量（kg）
参数/型号	叶轮规格	流量Q（m3/h）	扬程H （m）	电机功率N介质比重（Kw）	效率η %	流量Q （m3/h）	扬程 H （m）	电机功率N介质比重（Kw）	效率η %	汽蚀余量（m）	重量（kg）
HTB- ZK4.0/20	标准	5	24	2.2	33			1.5		4.0	60
		10	20		37	5	5
		15	16		35
	A	5	12	1.5	26
	B	5	15	1.5	26
	C	8	10	1.5	27
HTB- ZK5.0/ 30	标准	10	33	5.5	40	5	8.2	1.5		4.0	110
		20	30		43	10	7.5
		30	27		41	15	6.7
	A	30	22	5.5	36
	B	20	20	4.0	35
	B	25	18	5.5	36
HTB- ZK6.5/ 50	标准	25	51.5	15	36	12.5	12.8	3		5.0	220
		30	50		41	15	12.5
		40	45		39	20	11.2
	A	15	50	11	35
	B	20	45	11	35
	C	25	40	11	35
HTB- ZK8.0/ 30	标准	30	32.8	11	43	15	8.2	2.2		5.0	188
		40	30		48	20	7.5
		50	29		46	25	7.2
	A	30	27	7.5	42
		40	25	7.5	44
		50	23	11	45
HTB- ZK10.0/35	标准	50	37.5	18.5	50	25	9.4	3		5.0	220
		60	35		52	30	8.8
		70	31		49	35	7.8
	A	50	32	15	50
	A	60	29	15	50
HTB- ZK15.0 /25	标准					150	28	37	58	6.0	410
						220	25		65
						240	22		60
	A					150	35	45	49
						200	32		52
						240	28		50
HTB- ZK15.0 /40	标准					120	43	37	51	6.0	520
						150	40	45	58
						200	37	45	56
	A					100	45	37	50
	B					130	35	30	52
	C					160	45	45	56
HTB- ZK15.0/25-D	标准					100	27	30	53	6.0	360
						120	25		57
						140	24		58
	A					85	22	15	46
						100	20		50
						120	18		52
